东芝曾命令闪存发明者销毁这项技术，但他拒绝并改变了世界

你的手机、电脑、U盘里都有闪存芯片。这项技术让数据存储变得小巧、快速、可靠。但你可能不知道，闪存几乎被扼杀在摇篮里。

它的发明者Masuoka在东芝工作时发现了这项技术，但公司高层认为它没有商业价值，命令他停止研究。Masuoka拒绝了，他坚持发表了论文，最终让英特尔看到了闪存的潜力。

这是一个关于创新者如何对抗公司决策的故事，也是半导体历史上最重要的转折之一。

在闪存发明之前，存储技术主要有两种：DRAM和EPROM。

DRAM是动态随机存取存储器，速度快但断电后数据丢失，需要不断刷新。EPROM是可擦除可编程只读存储器，断电后数据保留，但擦除需要紫外线照射，耗时20分钟以上，而且每次只能擦除整个芯片。

EEPROM是EPROM的改进版，可以按字节擦除，但速度仍然很慢。

Masuoka想要一种新的存储技术：既能像DRAM一样快速读写，又能像EPROM一样断电保留数据，而且能整体快速擦除。

1980年，Masuoka和他的团队在东芝实验室里实现了这个想法。他们开发了一种新的浮栅晶体管结构，可以在几秒钟内整体擦除整个芯片。这就是闪存（Flash Memory）的诞生。

“Flash”这个名字来自于快速擦除的过程，就像相机的闪光灯一样迅速。

Masuoka的发明完成不久，东芝高层就下达了一个指令：停止开发闪存，销毁相关资料。

原因很简单：闪存会蚕食东芝现有的EEPROM和EPROM业务。如果闪存商业化，现有的存储器产品线会被淘汰，公司内部会产生巨大阻力。

Masuoka拒绝服从。他认为闪存的技术价值无可争议，不应该被商业利益掩盖。

根据IEEE Spectrum的报道，东芝高层多次尝试将Masuoka调离研究岗位，安排他没有研究权限的职位。但Masuoka坚持下来，继续推进闪存的研究。

1988年，Masuoka在IEEE会议上发表了关于闪存的论文。英特尔的工程师们看到了这篇论文，立刻意识到了它的价值。

英特尔开始自主研发基于NOR架构的闪存。1988年，英特尔推出了第一款256Kb的闪存芯片。

相比之下，东芝直到1989年才推出第一款商业化闪存产品。英特尔抢先了整整一年。

讽刺的是，英特尔从闪存业务中获得了巨额利润，而东芝最初却试图扼杀这项技术。根据Forbes的报道，东芝后来甚至奖励了Masuoka，但为时已晚。

闪存彻底改变了存储行业。

从存储介质角度看，闪存比机械硬盘更耐用、更安静、更省电。从应用场景看，闪存让手机、相机、无人机、汽车等设备的存储能力呈指数级增长。

SSD（固态硬盘）的普及、U盘的流行、手机的存储扩展，都依赖于闪存技术。没有闪存，现代移动设备不可能实现今天的容量和性能。

Masuoka的故事展示了技术创新中的一个普遍困境：公司往往倾向于保护现有业务，而不是拥抱可能颠覆自身的新产品。

但真正的创新者往往能看到技术的长期价值，即使短期商业利益不清晰。Masuoka的坚持最终改变了整个世界。

核心要点：

闪存由东芝工程师Masuoka于1980年发明，公司高层曾命令他停止开发。

Masuoka拒绝服从，发表论文后引起英特尔注意，英特尔抢先推出商业化产品。

闪存彻底改变了存储行业，是SSD、U盘、手机存储的基础技术。

这个案例提醒我们，创新往往来自内部阻力最大的地方。

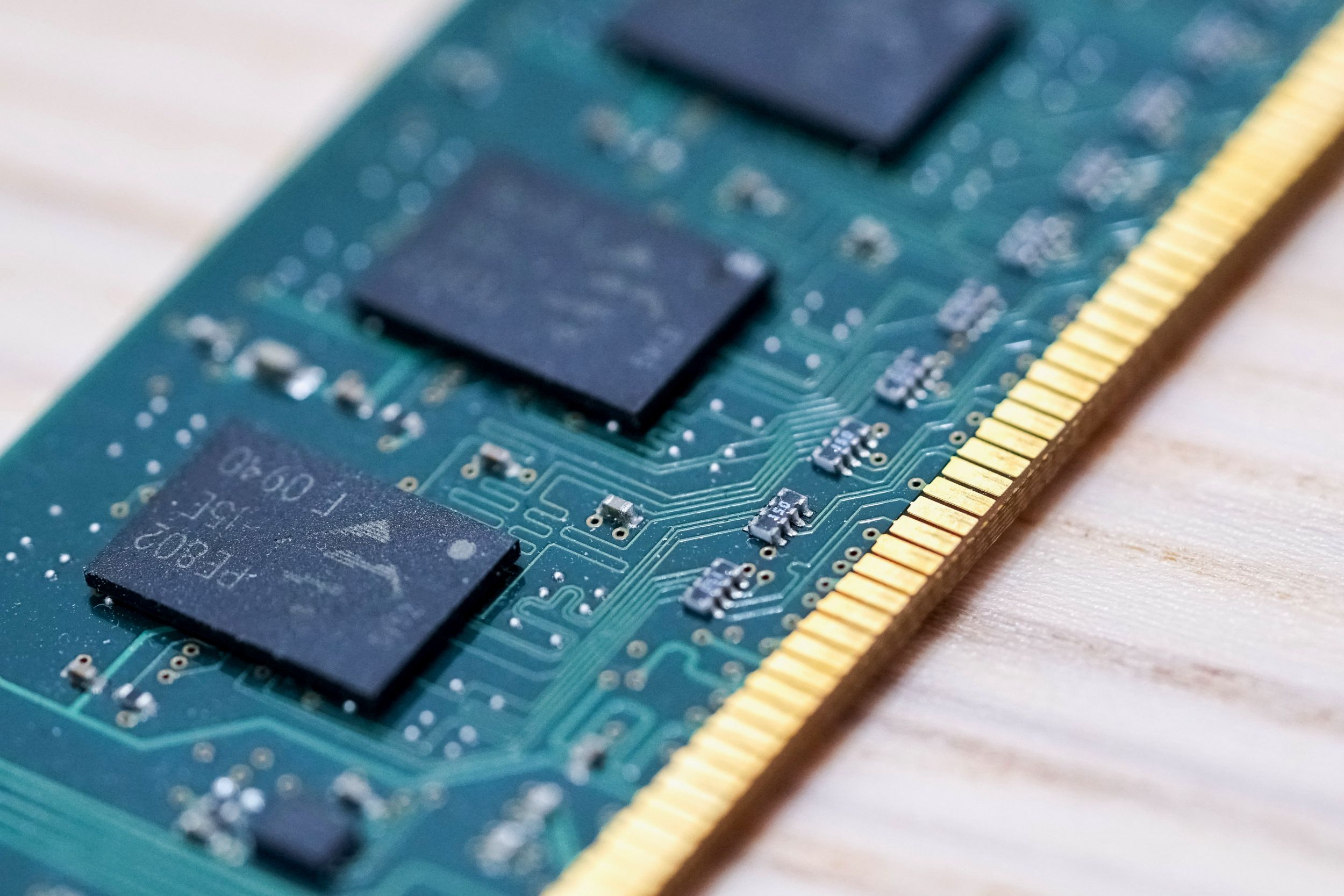

闪存芯片是现代数字设备的核心存储技术

---
